まさかのアンテナ不足

※この記事は2018年10月に書かれています。

災害により、TVアンテナが足りなくなるなんて事があったんです。

台風によりアンテナ破損

カテゴリー5のスーパーハリケーンと同一クラスとされる、猛烈な強さの台風が日本列島を直撃し、観測史上稀にみる暴風により、各地で被害をもたらした2018年9月の台風24号、その威力の影響は、普段気にもしないような物へも被害を与えておりました

その内のひとつが、テレビ放送を受信する為に設置されているテレビアンテナです

テレビ放送は見てても、アンテナって気にかけませんよね

家の屋根や集合住宅の屋上等に、設置されている事の多い屋外設置のテレビアンテナ

普段から雨風にさらされているこのテレビアンテナも、猛烈な強さと勢いを持った台風の前では例外ではなかったようです

建物に被害はなかったとしても、屋外に設置されていたテレビアンテナが、風により破損したり、方向が変わってしまったりして、台風が去った後から、テレビ放送が受信出来なくなったといった事例が各地で多発していたんです

日本の気象庁では、三階級で表現される台風の強さ

強い(≒32m/s以上)

非常に強い(≒43m/s以上)

猛烈な(≒54m/s以上)

()内はいずれも風速

【出典】JAXAヨリ

木々をなぎ倒し、建物を倒壊させるほどの破壊力を持った風を伴う、猛烈な台風が数度も日本列島を直撃した今年、台風が去った今でも、様々な復旧作業がおこなわれていますが、テレビアンテナの破損により被害を被った方々も、復旧作業を必要としておられます



問い合わせがすごい事に

ウチは工事会社なので、デベロッパーや建築等の業者相手の業務が通常なのですが、街の電器屋さんが近所から姿を消した昨今、お困りの人から工事の依頼や問い合わせ等もある為、フリーダイヤルやメールボックス等を開設しているんですけど、通常、一般の方から、月に十数件あるかないかの問い合わせが、3日ぐらいですでに10件を超えている状況に

台風24号が過ぎ去った翌日ぐらいから、会社のフリーダイヤルやメール問い合わせには、アンテナ工事の問い合わせが多数入ってきていたのです

いずれも、強風により、アンテナが倒れたり曲がったりして、テレビ放送が受信出来なくなってしまったとの事

テレビが映らない状態が続いているのですから、テレビ放送を見たい人にしてみたらお困りのことでしょう

ウチの会社のテレビアンテナも、強風により倒れていたのですが、ほとんど視聴しない為、隣のテナントビルオーナーさんから指摘されなければ、気づきもしなかったです

落下していたら危ない所、それほど身近でも強い風が吹いていたのが、今回の台風でした

設計風速超える

今回の台風24号は、史上稀に見るほどの風速を撒き散らした、風の強い台風

都心でも風速36m/s以上を記録し、風の強い所では、風速40m/sから、56m/s超えを記録した場所もあるという

現在のアンテナ製品では、風速50m/sでも耐えられる、といった設計の製品も出ておりますが、通常のアンテナ製品では風速40m/sぐらいまでの想定設計ですし、老朽化や、設置のされ方、状況や、状態によっては設計風速以下であっても破損してしまう場合もあるので、強風だった今回の台風24号では、アンテナ被害がより増えたのでしょう

事実、後日行った工事では、人力で曲げようとしたって、なかなか曲がらないステレンスの支柱でさえも、グニャリと曲がってしまったアンテナが何件もありました

ウチの家でも、地デジ化される前からアンテナの受信方向にマンションがあり、通常で立てても受信状態が良くなかったので、長めのマストで立てて受信していましたが、十数年前の台風の時に屋根の上でアンテナが倒れて見れなくなりました

長めに立てたアンテナは、より風に弱いです

再び倒れても面倒くさいので、以来ケーブルテレビに切り替えてしまいましたが、しばらくテレビの映りがノイズ入って、悪くなってしまったのを覚えています

今のテレビ放送はデジタル化されてしまったので、受信レベルによる映像の見栄えに差はありません、映るか映らないかの二通りだけ

既定値以下の受信レベルになってしまうとテレビ画面は真っ暗なまま、画像は表示される事もなくなり、画面に映像を映し出せなくなりますから、一切視聴する事が出来なくなってしまうので音声すらも聞けません

全国的にアンテナ不足

映像も音声も流れず、故障した訳でもないのに置物状態となってしまったテレビ、工事会社であるウチに問い合わせが増えた理由もわかります

…が、そういった工事を主体にしている訳ではないので、アンテナを何個も在庫で抱えてはおりません

工事の日程調整をする為に、材料屋にアンテナの発注をかけてみれば、まさかのご返答

材料屋でも、在庫限りでアンテナが無いという

主なアンテナを発売しているメーカーに、八木、マスプロ、DX等ありますが、そのいずれのメーカーでも生産が間に合っていないのだという

台風24号だけでなく、その前に西日本に上陸して被害をもたらした台風21号や、発生していた地震等の災害により、アンテナ破損の事例が多発し、需要が増えた為に、全国的にアンテナが品薄になってしまっているんだとか…

アンテナが在庫切れで入荷されないなんて、初めて聞かされました

残念ながら、折れたり、破損したりしたアンテナは、現地での修理対応ができません、交換が1番安価で早いのですが、物がなければどうにもならないのが、我々、工事業者

風に煽られて、向きが変わってしまったぐらいなら、方向調整で受信可能となる事もありますが、破損したのでは交換か、新規取付けしか、手段がないのです

ご依頼のあった方々は、子供のいる家庭や、お年寄り宅等、テレビ放送を楽しみにしている方たちでしたので、何とも気の毒ですが、アンテナが入荷されない事には工事を行えません

しかも、入荷のメドすらつかず

日が経っても、賃貸物件の管理会社や、大家等からも依頼が追加されるほど、問い合わせはなくなりません

数十件の依頼とはいえ、通常業務に支障をきたすほどになってしまいました

街の電器屋さんがなくなった地域では、ウチの様な工事業者に依頼でもしなくては、解決しないのも残念です

アンテナ工事等は依頼でもない限り、工事を行う事はありませんので、在庫を抱えない当社では、ご依頼があっても物が無いので至急対応できません

気の毒ですが、ウチではテレビアンテナの入荷待ち扱い

平面アンテナはまだ入手しやすい

一般に普及しているアンテナは、八木式アンテナと呼ばれる、魚の骨の様な形をしたアンテナです

地デジ化される前から、UHF局を受信する為に設置されていたアンテナでもあり、UHF帯域を使う地デジ放送に切り替わってからでも、発信局方向に向きを変えれば現在でも使えるアンテナ

そのアンテナが不足しているのですが、最近の住宅向けアンテナでは、屋根への負担軽減や、外観上の見栄えから、デザイン重視の平面アンテナというタイプのアンテナも各社から発売されております

それらの平面アンテナは、八木式アンテナよりも、まだ入荷されやすい状況らしく、発注すれば入荷されてきますし、納期回答も頂けます

ただ、平面アンテナですと、電波強度の低い地域や、設置の仕方によっては受信レベルが取れず、八木式アンテナに比べると万能で使えるとは言いきれないのが実情でもあります

ですが、ちゃんとしたアンテナ製品、対応出来るエリアでは十分アンテナとして立派に機能致します

アンテナの復旧を望んでいる人にしてみたら、いつ入荷されて直るかわからないよりも、何でもいいから映るようにしてほしいって言うのが気持ちでしょう

ご依頼の方々に連絡してみても、やはり平面アンテナでの工事を希望される方がほとんどでした

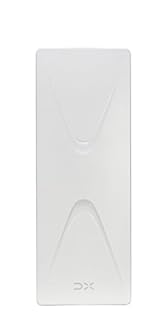

コチラはDX製の平面アンテナです

中身はこんな感じで入っています

この平面アンテナでも受信できれば、工事可能です

アンテナ工事は屋根次第

日本の住宅の屋根は様々です

屋根の造りだけでも、切妻(きりづま)・寄棟(よせむね)・方形(ほうぎょう)・差し掛け(招き)等々、それ以外にもいろいろな形の屋根があり、屋根の勾配も住宅によって、急な勾配や、緩やかな勾配な屋根まで、その組み合せはホントに様々

屋根の材質にしても、ガルバリウムや、トタン等の金属系、カラーベストや、コロニアル等のスレート系、洋風の家などにみられるコンクリート瓦や、昔からの日本瓦まで、屋根に使用される材質だって、いろいろあるんですから

瓦なんぞは割れる恐れもありますし、スレート系では滑りやすいです、陸屋根(りくやね)と呼ばれる屋根でもない限り、どこにも水平で平らな所がないのが屋根の上であり、勾配のキツイ屋根に至っては、下手すればそのまま滑り台の様に下まで加速して、落下してしまいます

もっとも手間なのは、既にあるアンテナを撤去する事、今回の様に風でやられてしまったアンテナは、曲がってバランス悪くなっていたり、既に倒れていたりなんていう状態だったりして、より厄介なんです

おまけにVHFの水平に長いアンテナとか、UHFのアンテナがダブルで取り付いていたり、パラボラアンテナも付属するなんていうのも当たり前、それを屋根上から落とさず、屋根も傷つけずに下まで下ろさなくてはならないですから、設置するよりも撤去の方がリスク高め

ハシゴなんかじゃ危なくて作業できない時は、高所作業車(バケット車)を使用しますが、バケット部が回り込まず、足場でもなければ屋根上での作業が無理な屋根もあるんです

屋根によってはホントに危険ですから、上った事のない人が屋根上で設置作業をするのはおすすめしませんし、より危険な撤去作業は、いくら屋根上でアンテナが危ない状態になっていても、業者に依頼しましょう

アンテナ工事へと

ある1日、自分の現場の予定を空けて、バケット車を持ち出し、5件ほど件の平面アンテナを使ってアンテナ復旧工事をおこないました

平面アンテナ工事を希望の方々のほとんどが、壁面で受信出来るなら、壁面に設置替えしても構わないとの事なので、作業が楽なバケット車です

屋上になっているから、写真も工事もやりやすかった、3階建てのアパートの例です

これはALC造3階建て、建物の壁面についていたアンテナ跡

既に、アンテナは撤去した後の写真ですが、3ヶ所留められていた壁面支持材のうち下2つが、風に煽られて取れてしまい、かろうじて上のひとつの支持材にて落下せずにすんでいた状態でした

ちょっとわかりづらいですが、ガボっとえぐり取られて、内壁の軽量の間柱まで見えてしまっている、ALCの外壁部分です

風ってすごいパワー

information

ALC

ALCとは軽量気泡コンクリートの事です。旭化成のヘーベル等もALCになります。外壁としては100mm以上200mm以下の厚さをした厚形パネルが使用されます

地デジ化される前に設置されたであろう共同アンテナ、受信レベルを少しでも高めるべく、3mちょっとのステンレス製の太い支柱に、直径1mぐらいの大きなBSアンテナや、素子の多い電障用のゴツいUとVのアンテナが取り付けられていた為、かなりの重量物となっていた物が風にヤラれて危ない状態でした

設置場所は、屋上付近の建物の壁面

落下していたら、一大事だったかも知れません

バケットを伸ばし、アンテナを撤去した後、壁面を補修して撤去作業は終了

アンテナは大家さんの要望により、屋上設置です

階段で屋上に出れますから、後は楽

ただ、屋上は防水されていて、ベースをアンカー打ちにて固定出来ない為、フェンスに取付けました

集合住宅の場合、全世帯がテレビを見れない状況になっちゃっていますから、気の毒ですよね

30世帯あれば、30世帯共に受信が出来ない状態、つまりテレビが映らないですから

例え、今までのアンテナに比べたら、おもちゃにさえ見えてしまう平面アンテナでも、電波を受信さえできれば問題は無いですから、後は設置先での電波の受信状態がどれだけ良いかだけ

地デジ用平面アンテナと、BS/CSアンテナを用意して、電波状態を測定して、1番受信感度の良い位置へ取付けします

住民の方達も、映ってくれる事を望んでますので、受信してくれるといいです

平面アンテナ設置

電波方向に向けて、アンテナを取り付け

平面アンテナは、パラボラアンテナと違い、仰角の調整はありません、左右の向きだけでの調整です

アンテナ工事で欠かせないのが、受信レベル等を測定する、レベルチェッカーという測定器です

デシベルとか、レベルとか、チェッカーとか、呼び方は人それぞれな測定器です

アンテナ設置でのポイントは、測定時にアンテナ受信オッケーのアンテナマークが出ている事と、BERの値と、C/N比の測定値になります

BERの値や、C/N比の測定値が基準を満たしていると、だいたいアンテナマークが出てくれます

(上の画像では液晶内、右上付近のアンテナマーク)

information

BER

ビットエラーレート(Bit Error Rate)の事

データがどれくらい正確に受信出来ているかの受信品質を判断する値。

E-1からE-7までの数値により、エラー回数を表示。0.00を表示で、エラー無しの状態となる

【EX】E-4表示された時の場合では、1万回に1回のエラーが発生する受信状態という事になる

テレビの映像上ではドロップノイズ等を起こしたりして、安定した画像を表示出来ない状態に陥ります


information

C/N比

信号成分と雑音成分との量の比率(carrier to noise ratio)の事

信号品質の指標となるもので、雑音量の比率が高いと、C/N比の値は低くなる。

C/N比の値が高いほど、信号品質は良いとされ、26db(デシベル)以上で良好扱いになる


アンテナ直下の受信レベルは46.8db(デシベル)と値としては低いですが、この位置がBERの値も、C/N値も、レベルも取れる1番最適なポイントです

既存で、ブースターも設置されていますから、入力が低くても何とかなるかと

パラボラアンテナ設置

南南西の方向に向けろと言われるBS/CS110度アンテナは、平面アンテナ方向とは真逆の位置への取付けになりました

取付場所によっては、角度調整がシビアなアンテナです

ビスを締めている間に、ちょっと動いただけでレベルが拾えなくなってしまう事もあるんです

ですが、パラボラアンテナの受信感度は良好の様で、大体の方向に向けただけで、直下の受信レベルは76dbと拾えてます

ほぼ、微調整ですみました

後は、設置したアンテナからの配線を、既存のアンテナ線に接続してあげれば、TV盤内のレベルと、宅内レベルを測定し、最後に実際のテレビで映像を確認して終了です

いずれも問題なし

この日工事のお宅は全て、平面アンテナ使用にて、テレビの受信が復旧できました

子供が在宅していたご家庭では、一様に子供が喜んでいましたので、平面アンテナが役に立って良かったです

全ての物件で壁面受信が可能でしたので、平面アンテナはいずれも壁面に設置致しました

屋根の上で壊れたアンテナは、全て無事に撤去して屋根の上もスッキリです

もう、倒れる心配も、屋根が痛む心配もありません

受信さえ可能なら、平面アンテナの方が施工的にも、お客さん的にもメリットがあります

最後に、ご注意です

アンテナ工事を専門に行っている業者なら、アンテナの在庫を抱えていたり、ルートが出来ているので入手も早いかもしれません

便乗した詐欺事案もある様ですので、ご注意下さい

強風等で、アンテナがダメになってしまった場合、火災保険が適用される場合がありますので、保険の保証内容を確認されるか保険会社に相談してみて下さい

工事業者に保険適用にて工事依頼をされる場合は、写真や撤去したアンテナ等が必要になる場合もあります

工事依頼の場合は、その旨を伝えてから工事されないと、後日、保険の適用を受けれなかったりして、トラブルになる場合もございますからご注意下さい

保険適用にて工事される方は、保険会社と相談の上、トラブルのないように話し合って下さい

自費で工事される方も、工事業者によっては、工事の施工方法もまちまちだったりしますので、施工前によく打ち合わせされた方が適切かと思います

電話帳やインターネットで検索されるのもアリですが、不安な様なら、自宅に関わった不動産屋や工務店さんに連絡してみるのもひとつの方法かと思います
